Немецкая компания Bitzer из Зиндельфингена известна прежде всего полугерметичными поршневыми агрегатами, но её винтовая программа не менее обширна и закрывает диапазон от небольших чиллеров до промышленных аммиачных станций. Внутри неё есть три самостоятельных семейства: компактные CSH и CSW со встроенным маслоотделителем, полугерметичные HSK и HSN, которым нужен внешний маслоотделитель, и открытые OSK и OSN с отдельным приводным двигателем.
Ниже разберём, чем отличаются эти серии, на каких объектах их ставят и как расшифровывать длинные обозначения вроде CSH9563-160Y-40D или HSK7471-90-40P. Материал пригодится инженеру, который подбирает винтовой компрессор Bitzer для нового проекта, и сервисной организации, которой нужно найти замену вышедшему из строя агрегату без лишних переделок обвязки.
Как устроена винтовая линейка Bitzer
Все три семейства построены на одной паре роторов с профилем собственной разработки, а различаются компоновкой: где стоит двигатель, где отделяется масло и как охлаждается обмотка. Именно компоновка определяет, какая обвязка понадобится, сколько места займёт агрегат и с каким хладагентом он сможет работать.
В полугерметичных сериях электродвигатель находится в общем корпусе с роторами и охлаждается всасываемым паром. Открытые модели устроены иначе: вал выходит наружу и соединяется муфтой с отдельным мотором, поэтому их можно использовать с аммиаком, который разрушает медную обмотку встроенных двигателей. Регулирование производительности во всех семействах выполняется золотником, который перемещается вдоль роторов и укорачивает рабочую длину сжатия. В зависимости от исполнения золотник обеспечивает ступенчатое или плавное снижение нагрузки, а режим экономайзера позволяет поднять холодопроизводительность при глубоком охлаждении.

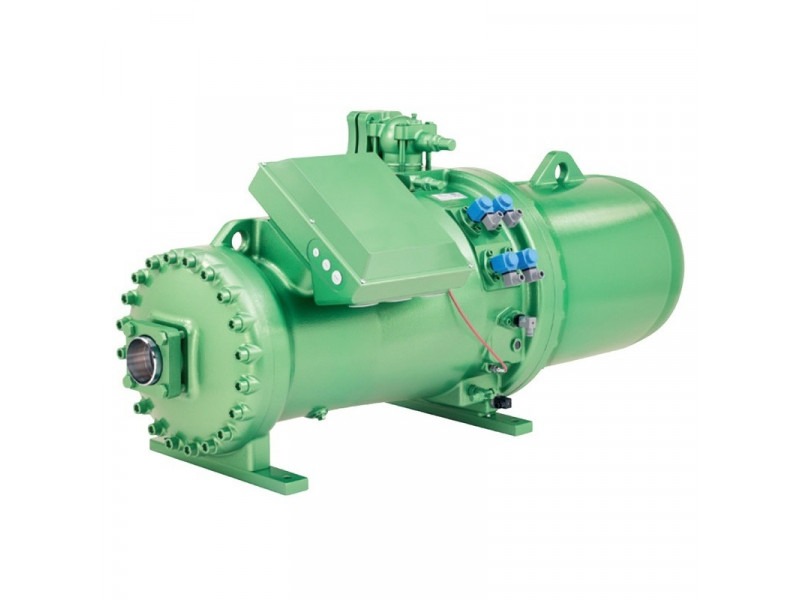

Компактные CSH и CSW
Буквы CS в названии указывают на компактный винт, у которого маслоотделитель встроен прямо в корпус нагнетательной стороны. Не нужен отдельный сосуд, сокращаются трубопроводы и объём масла, поэтому серию любят производители чиллеров.
Разница между вариантами H и W связана с условиями конденсации. По каталогу производителя исполнение CSH ориентировано на высокие давления конденсации, характерные для машин с воздушными конденсаторами и для тепловых насосов. Модели CSW, как правило, рассчитаны на более низкое соотношение давлений, типичное для чиллеров с водяным охлаждением, где конденсатор работает в мягком режиме.
Полугерметичные HSK и HSN
Серия HS проектировалась для централей и промышленных холодильных станций, где несколько винтов работают на общий маслоотделитель и коллектор. Отсутствие встроенного отделителя делает корпус компактнее, но требует продуманной масляной системы: внешнего отделителя, фильтров, контроля уровня и, при необходимости, маслоохладителя.
Вторая буква подсказывает температурный режим. Модели HSK обычно применяют для средних и высоких температур кипения, а HSN предназначены для низкотемпературных систем и, как правило, эксплуатируются с экономайзером.
Открытые OSK и OSN
Открытые винты выбирают для крупных объектов: распределительных центров, мясокомбинатов, ледовых арен и технологического охлаждения. Логика букв K и N здесь та же, что у полугерметичных собратьев, а для работы на аммиаке у Bitzer предусмотрены специальные исполнения с материалами, стойкими к этому хладагенту.
Где применяется каждая серия
Выбор семейства начинается не с мощности, а с типа объекта и схемы холодильной машины.
- Чиллеры для кондиционирования и технологии. Здесь доминируют CSH и CSW: встроенный маслоотделитель упрощает сборку, а широкий диапазон типоразмеров позволяет собрать машину из одного, двух или нескольких винтов на независимых контурах.
- Централи супермаркетов и склады. Полугерметичные HSK и HSN удобно объединять параллельно на общей станции, что даёт плавное регулирование и резервирование.
- Морозильные тоннели и низкотемпературные камеры. Модели HSN с экономайзером сохраняют приемлемую эффективность при глубоком кипении без перехода на двухступенчатую схему.
- Аммиачные установки и промышленные объекты. Открытые OSK и OSN позволяют работать с аммиаком и применять двигатели нужного исполнения, в том числе взрывозащищённые.
Для небольших холодильных камер винтовой агрегат, как правило, избыточен: на малых мощностях выгоднее полугерметичные поршневые машины, и в разделе поршневых компрессоров Bitzer подобрать такую модель проще. Винт оправдывает себя там, где нужна большая производительность при длительной непрерывной работе.
Как читать обозначение модели
Маркировка Bitzer состоит из нескольких блоков: буквы семейства, цифры типоразмера и объёма, код двигателя и код электропитания. Зная их смысл, можно по шильдику понять, что стоит на объекте, и отсеять неподходящие варианты замены ещё до звонка поставщику.
Возьмём для примера компрессор Bitzer CSH9563-160Y-40D. Первые три буквы указывают на компактный винт для высокой конденсации. Две цифры после них, 95, обозначают корпусную серию, а следующие 63 связаны с объёмом всасывания внутри этой серии: чем больше число, тем выше производительность. Число 160 после дефиса — код двигателя, который отражает его номинальную мощность в условных единицах каталога, но не равен напрямую киловаттам. Буква Y, по принятой у Bitzer системе, говорит о заправке полиэфирным маслом для хладагентов группы ГФУ. Последний блок 40D относится к электропитанию: код 40 обычно соответствует трёхфазной сети 380–420 В 50 Гц, а буква после него указывает на схему пуска и исполнение обмотки.
Примеры расшифровки
Компрессор Bitzer CSH6563-60-40P принадлежит к той же компактной серии, но к меньшему корпусу 65 с двигателем кода 60. Буква P в конце, согласно каталогу производителя, как правило, означает двигатель с частичной обмоткой, рассчитанный на пуск по схеме разделённых обмоток, что снижает пусковой ток.
Компрессор Bitzer HSK7471-90-40P расшифровывается по тем же правилам: полугерметичный винт среднетемпературной серии, корпус 74, вариант объёма 71, двигатель кода 90, питание 380–420 В с частичной обмоткой. Винтовой компрессор Bitzer HSN8561-110 относится к низкотемпературной линейке в более крупном корпусе 85, двигатель имеет код 110, а код питания в запросе опущен, и его следует уточнить по шильдику, прежде чем искать замену.
Типичные ошибки при чтении маркировки
Самая частая из них — принимать код двигателя за мощность в киловаттах и подбирать по нему автоматы и кабели, хотя реальные токи берутся только из технических данных производителя. Вторая ошибка — игнорировать букву пуска: агрегат с частичной обмоткой не запустится корректно от щита, собранного под «звезду — треугольник».
Как подобрать винтовой компрессор Битцер
Подбор всегда идёт от рабочей точки: температуры кипения, температуры конденсации, хладагента и требуемой холодопроизводительности. Таблицы и бесплатная программа подбора производителя показывают, попадает ли режим в область применения и нужен ли экономайзер или дополнительное охлаждение масла.
- Определите режим и хладагент. От температуры кипения зависит выбор между K и N, а от условий конденсации — между H и W у компактных моделей.
- Оцените схему машины. Для самостоятельного чиллера удобнее компактный винт, для централи с общим маслоотделителем — полугерметичный, для аммиака — открытый.
- Проверьте регулирование. Если нагрузка сильно меняется в течение суток, важно, какое исполнение золотника заложено и допускает ли модель работу с частотным преобразователем по данным производителя.
- Сверьте электрическую часть. Код питания и схема пуска должны совпадать с возможностями щита и сети объекта.
При замене действующего агрегата лучше всего ставить модель с тем же обозначением. Если это невозможно, подбирается ближайший аналог в той же серии с проверкой присоединительных размеров патрубков, монтажных точек и электрики. Полный перечень типоразмеров собран в разделе винтовых компрессоров Bitzer, а для сравнения с другими производителями удобно открыть общий каталог винтовых компрессоров.
Эксплуатация и обслуживание
Ресурс винта во многом зависит от состояния масла и правильной работы масляной системы, поэтому её контролю уделяют основное внимание. Роторы почти не изнашиваются при чистом смазочном материале, а вот загрязнение и недостаток масла быстро выводят из строя подшипники.
У компактных моделей регулярно проверяют перепад давления на встроенном фильтре и уровень в маслоотделителе, у полугерметичных и открытых — также работу внешнего отделителя и маслоохладителя. Электронный модуль защиты отслеживает температуру обмотки и нагнетания, последовательность фаз и частоту пусков; отключать его или перемыкать контакты при наладке недопустимо. Для открытых машин добавляется центровка муфты и контроль сальника вала, который со временем требует замены.
